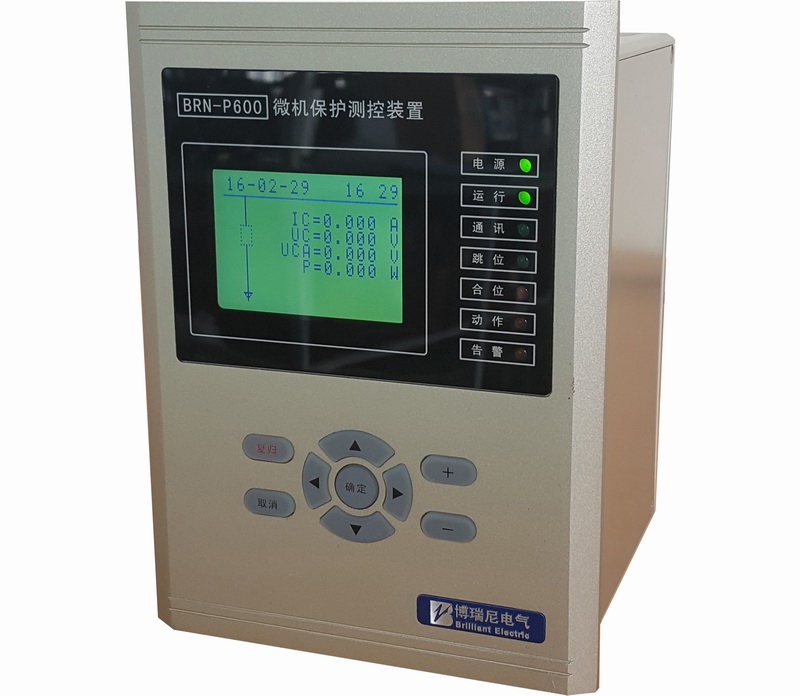

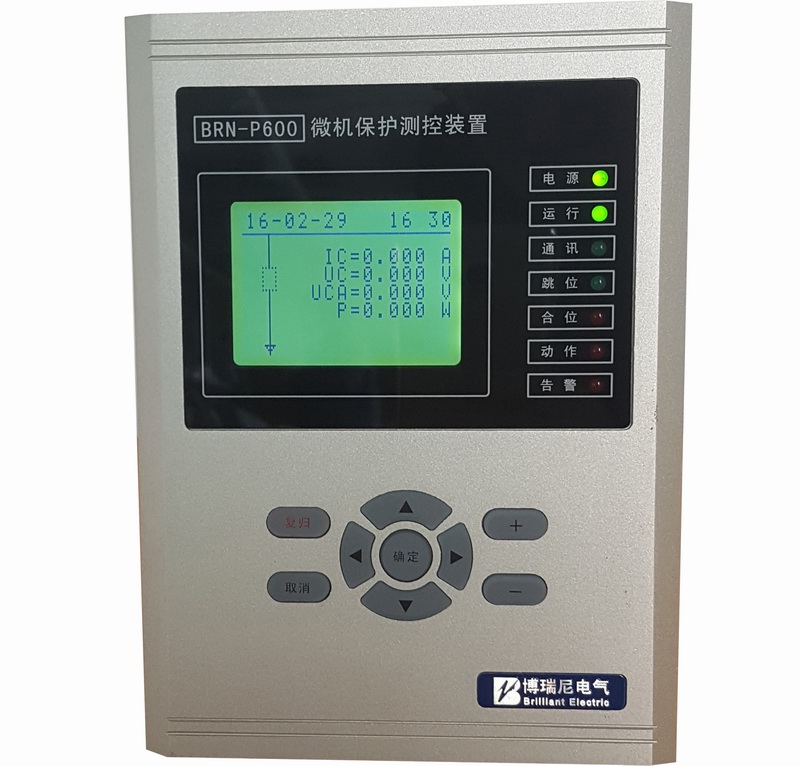

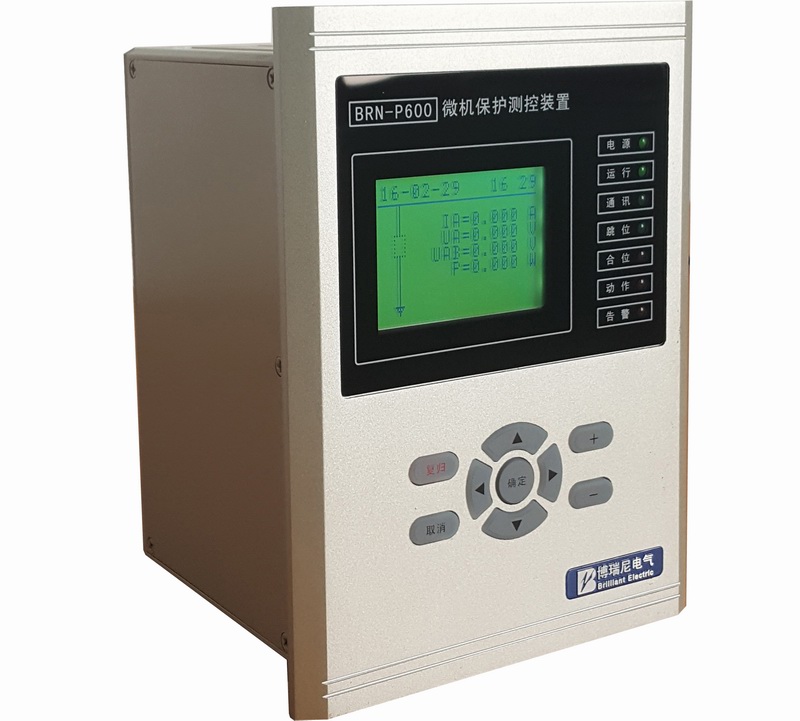

BRN-P600系列微机保护装置
产品简介:
该系列微机保护装置集保护、测量、控制于一体 ,适用于35kV及以下电压等级的终端用户
产品特点:
> 液晶中文显示 ,九键快捷面板操作 ,明晰的故障及状态指示
> 完善的保护功能 ,可适用于进线、馈线、母联开关、变压器、电动机、电容器等保护对象
> 全面的电参数测量 ,包括三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等
> 11路开关量输入 ,“4路保护+3路信号”接点输出
> 高可靠性和抗干扰能力 ,采用铝合金材质全封闭工业级机箱 ,防磁、防静电、防震、防尘 ,符合国标和IEC标准的抗干扰性能
> 完善的自监测功能 ,PT断线监测、CT断线监测、控制回路断线报警、装置自诊断功能、故障报警输出
> 维护方便 ,模块化设计 ,插拔式板件结构 ,通用性强
扩展功能:
> 可选配防跳操作回路;可增配4路继电器输出
安装尺寸:
开孔尺寸180*147(高*宽)

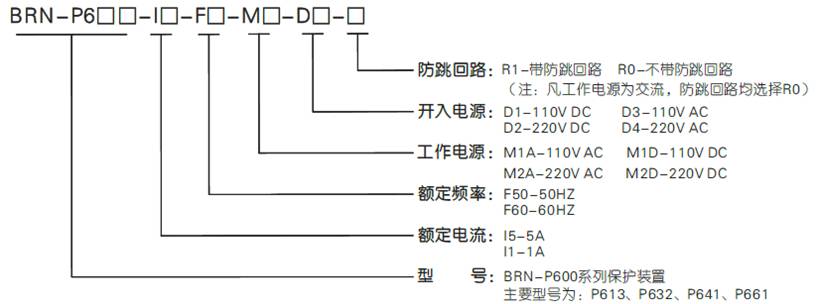

选型说明:
该系列微机保护装置集保护、测量、控制于一体 ,适用于35kV及以下电压等级的终端用户
产品特点:
> 液晶中文显示 ,九键快捷面板操作 ,明晰的故障及状态指示
> 完善的保护功能 ,可适用于进线、馈线、母联开关、变压器、电动机、电容器等保护对象
> 全面的电参数测量 ,包括三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等
> 11路开关量输入 ,“4路保护+3路信号”接点输出
> 高可靠性和抗干扰能力 ,采用铝合金材质全封闭工业级机箱 ,防磁、防静电、防震、防尘 ,符合国标和IEC标准的抗干扰性能
> 完善的自监测功能 ,PT断线监测、CT断线监测、控制回路断线报警、装置自诊断功能、故障报警输出
> 维护方便 ,模块化设计 ,插拔式板件结构 ,通用性强
扩展功能:
> 可选配防跳操作回路;可增配4路继电器输出
安装尺寸:
开孔尺寸180*147(高*宽)
选型说明:
柜型 | 名称云顶国际集团游戏 | 材质 | 特点表明 |
电源进线柜、 |
终合保护性测控安全装置 | BRN-P613 | 三段式电流保护(速断、限时速断、过流) ,反时限过流保护 ,零序过流(接地) ,过负荷保护 ,过电压、低电压保护 ,非电量保护(超温、高温、轻瓦斯、重瓦斯) ,PT断线监测;电参数测量 ,断路器控制 ,RS485通讯接口 |
电压电流互传感器柜 | PT监测方案及串联控制系统 | BRN-P632 | 两段母线绝缘监测(接地告警)、PT断线告警;两段PT并列功能 ,RS485通讯接口 |
各类高压主轴电机柜 | 电动四轮机爱护设施 | BRN-P641 | 速断 ,正序过流 ,负序过流、零序过流 ,启动时间过长保护 ,低电压保护、过电压保护、零序过压保护 ,过负荷保护 ,PT断线告警;电参数测量 ,断路器控制 ,RS485通讯接口 |
备自投 | 备自投及分数段确保 | BRN-P661 | 速断、过流、零序保护 ,充电保护;具备母联备自投和进线备自投 ,PT断线检测 ,电参数测量 ,断路器控制 ,RS485通讯接口 。 |
